欧美日韩Aa在线直播_自拍青草99视频_日本一线产区和韩国二线_日韩.国产.噢美日韩精品综合观看_亚州四虎精品久久久_曰曰日在线_精品久久久av_精品欧美国产一区二区三区不卡_欧美亚洲日韩_天天ri网_国产精品看片直播_亚洲中文久久久久久精品国产_天天色天天日综合_久久久久久成人免费看A四叶草_丁香六月狠狠综合天香_永久的伊甸园_国产熟妇无码A片AAA毛片视频

  纖維素納米晶（CNCs）因其可再生性、生物相容性、優(yōu)異的機械性能、高長寬比以及表面反應性，近年來備受關注。通過對CNCs進行表面改性，可顯著拓展其在各類功能材料中的應用。然而，目前關于CNCs的表面改性多數集中在均勻接枝單一聚合物鏈段，對其各向異性結構的研究較少。隨著Janus粒子在高性能乳液、藥物遞送、智能響應材料等領域的重要性不斷提升，如何構建具有不對稱結構的CNCs顆粒，成為當前研究中的挑戰(zhàn)之一。波爾多大學Gilles Sèbe教授和華南師范大學張振等提出了一種基于皮克林（Pickering）乳液界面進行表面引發(fā)原子轉移自由基聚合（SI-ATRP）的方法，用于構筑具有不對稱性的Janus CNCs。該成果以Preparation of Janus cellulose nanocrystals by interfacial SI-ATRP polymerization of Pickering emulsions為題發(fā)表在Carbohydrate Polymers（影響因子10.7，中科院一區(qū)Top，JCR一區(qū)）上。

  作者通過使用CNCs與溴異丁酰溴（BiBB）的酯化反應，將引發(fā)位點錨定在CNCs表面；將帶有ATRP引發(fā)位點的CNCs作為乳化劑，穩(wěn)定Pickering乳液體系，并在其油水界面進行SI-ATRP反應。通過調控反應條件，可分別獲得在低和中等接枝率下具有良好乳液穩(wěn)定性能的CNCs。這些顆粒可分別被用于穩(wěn)定O/W和W/O乳液。分別在兩類乳液體系中開展雙相SI-ATRP，體系中包含親水單體NIPAm、疏水單體苯乙烯Sty和催化劑。最終在CNCs表面實現PNIPAm與PS的同時接枝，構建出具有兩親性的不對稱結構。

Fig. 1. Scheme illustrating the biphasic SI-ATRP reaction from the brominated particles immobilized at the oil-water interface of the O/W or W/O Pickering emulsions systems.

  結果表明，在兩種乳液體系中，PS的接枝量均較高，而PNIPAm的接枝量則表現出明顯差異：在O/W體系中達到約24%，而在W/O體系中僅為約12%。PNIPAm-CNC-PS_O/W主要定位于油水界面，表現出典型兩親性的Janus結構。通過調節(jié)油水相比率，可以被用來穩(wěn)定O/W/O和W/O乳液。PNIPAm-CNC-PS_W/O粒子由于疏水性更強，優(yōu)先分散于甲苯中. 但得益于其仍保有一定的親水性，但仍可用于穩(wěn)定O/W與W/O乳液，驗證了其兩親特性。此外，由于兩類顆粒均含有PNIPAm鏈段，具備一定的溫敏響應能力。當環(huán)境溫度升高至PNIPAm的最低臨界溶解溫度（LCST）以上時，粒子的界面行為發(fā)生變化。這一性能為其在溫度響應型乳液系統(tǒng)與智能遞送平臺中的應用提供了新的思路。

Fig. 2.Optical micrographs of the O/W emulsion droplets stabilized with various concentrations of CNC-Br_0.34 particles (a), or W/O emulsion droplets stabilized with various concentrations of CNC-Br_1.93 particles (b). (Oil phase: styrene solubilized in toluene; concentration expressed in mg/mL of continuous phase; inset: emulsion photo).

Fig. 3.FT-IR spectra of the CNC-Br_0.34, PNIPAm-CNC-PS_O/W, CNC-PS_O/W and CNC-PNIPAm_O/W particles (a), or CNC-Br_1.93, PNIPAm-CNC-PS_W/O particles (b). The spectra of the free polymers are also reported.

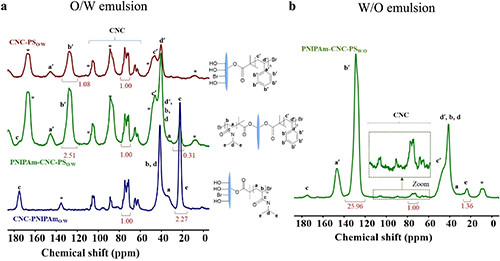

Fig. 4.¹³C CP-MAS NMR spectra of the PNIPAm-CNC-PS_O/W, CNC-PS_O/W and CNC-PNIPAm_O/W particles (a) or PNIPAm-CNC-PS_W/O particles (b). (*spinning sidebands).

  原文鏈接：https://doi.org/10.1016/j.carbpol.2025.123731
