共價有機框架(COFs)作為一種新興的光催化劑,在多種化學反應中展現出巨大潛力。然而,其在原子轉移自由基聚合(ATRP)中的應用報道較少。本研究設計并合成了一系列基于二氫吩嗪的三維COFs(dia拓撲結構),通過取代基效應調控其互穿折疊數和能級。其中,含三氟甲基的DADP-CF?-COF表現出最高的催化活性,可實現分子量可控、窄分布(PDI < 1.1)和高轉化率(95%)的聚合物合成。該研究不僅利用取代基效應有效調控了三維COFs結構,還為替代金屬催化劑提供了新思路。
原子轉移自由基聚合(ATRP)是制備功能化聚合物的重要方法,但傳統金屬催化劑存在毒性高、成本昂貴及后處理復雜等問題。近年來,可見光驅動的無金屬光氧化還原催化體系成為研究熱點。吩嗪類化合物因其氧化還原活性在光催化中備受關注,但其低活性和穩(wěn)定性限制了應用。共價有機框架(COFs)憑借高比表面積、可調能級和強化學穩(wěn)定性,為催化位點的固定化和性能優(yōu)化提供了理想平臺。本研究通過取代基工程調控三維COFs的互穿結構和電子特性,將其應用于光催化ATRP,實現了高效、可控的聚合反應。
COFs的設計與合成
研究團隊以四(4-氨基苯基)甲烷(TAPM)為節(jié)點,分別與三種不同取代基的吩嗪醛類連接體(DADP、DADP-CF?、DADP-Me)通過席夫堿縮合反應合成了三種三維COFs(圖1)。反應在鄰二氯苯/正丁醇混合溶劑中進行,乙酸作為催化劑,120℃下反應5天,最終產物為橙色蓬松粉末(產率68%~87%)。
圖1. (a) COFs的合成路線;(b) DADP-COF、(c) DADP-CF?-COF和(d) DADP-Me-COF的結構示意圖(碳-灰色,氮-藍色,氫-白色,氟-綠色)。
通過粉末X射線衍射(PXRD)和計算模擬證實,三種COFs均具有dia拓撲結構。其中,DADP-COF和DADP-CF?-COF為11重互穿結構,而DADP-Me-COF為3重互穿(圖2)。取代基位阻和電子效應顯著影響互穿模式:三氟甲基(-CF?)的強吸電子性和空間位阻抑制了分子間堆疊,而甲基(-CH3)的供電子效應則降低了互穿能壘。
圖2. (a) DADP-COF、(b) DADP-CF3-COF和(c) DADP-Me-COF的互穿結構示意圖;(d) DADP-COF、(e) DADP-CF3-COF 和(f) DADP-Me-COF的高分辨透射電鏡圖像;(g) DADP-COF、(h) DADP-CF3-COF 和(i) DADP-Me-COF的反傅里葉變換圖像。
結構與性能表征
1 結晶性與穩(wěn)定性
PXRD分析顯示,三種COFs均具有高結晶性。氮氣吸附實驗表明其為微孔材料,比表面積分別為515 m2/g(DADP-COF)、571 m2/g(DADP-CF?-COF)和655 m2/g(DADP-Me-COF)。此外,COFs在強酸、強堿及有機溶劑中均保持結構穩(wěn)定,熱重分析顯示其熱分解溫度超過485℃。
2 光物理與電化學特性
紫外-可見漫反射光譜顯示,三種COFs的帶隙分別為2.26 eV(DADP-COF)、2.42 eV(DADP-CF?-COF)和2.03 eV(DADP-Me-COF)。結合莫特-肖特基曲線計算,DADP-CF?-COF的導帶(-1.72 eV)和價帶(-4.14 eV)位置最適于電子轉移(圖3)。時間分辨熒光光譜進一步表明,DADP-CF?-COF的激子壽命(1.87 ns)顯著長于其他兩種COFs,抑制了電子-空穴復合。
圖3. (a) 紫外-可見光漫反射光譜(黑:DADP-COF,紅:DADP-CF3-COF,綠:DADP-Me-COF,內部:Tauc圖);(b)結合Tauc圖和莫特-肖特基曲線計算得到的能級;(c) 密度泛函理論(DFT)模擬計算得到的能級;(d) 光電流響應曲線;(e) 光致發(fā)光光譜;(f) 時間分辨光致發(fā)光光譜;(g) DADP-COF、(h) DADP-CF3-COF和(i) DADP-Me-COF模擬計算三重態(tài)激發(fā)態(tài)前沿軌道(上:高位單電子占據分子軌道;下:低位單電子占據分子軌道)。
光催化ATRP性能
以甲基丙烯酸甲酯(MMA)為單體、2-溴-2-甲基丙二酸二乙酯(DBMM)為引發(fā)劑,在可見光(白光LED)照射下,COFs作為光催化劑實現了高效ATRP(圖4)。實驗結果表明:DADP-CF?-COF表現最優(yōu),轉化率達95%,PDI低至1.1(圖4b);聚合反應遵循一級動力學,分子量與單體轉化率呈線性關系;催化劑可循環(huán)使用5次,活性無明顯下降。

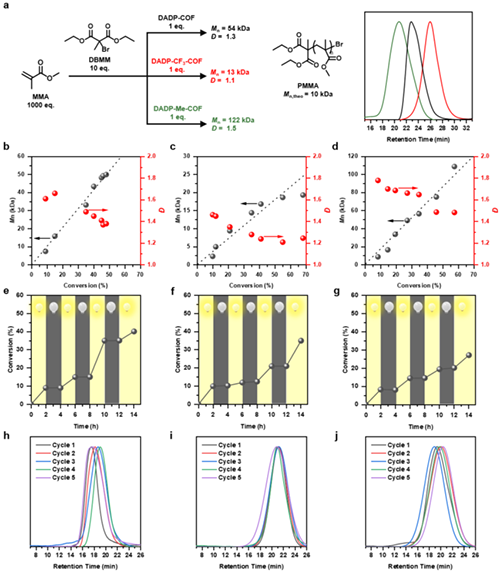

圖4. (a) ATRP反應示意圖和凝膠滲透色譜(GPC)曲線;(b) DADP-COF、(c) DADP-CF?-COF和(d) DADP-Me-COF的動力學曲線;(e) DADP-COF、(f) DADP-CF?-COF和(g) DADP-Me-COF的聚合反應可控性實驗曲線;(h) DADP-COF、(i) DADP-CF?-COF和(j) DADP-Me-COF的催化劑回收循環(huán)實驗曲線。
電子順磁共振(EPR)分析證實,光激發(fā)產生的COF自由基(·COFs)通過單電子轉移活化引發(fā)劑,形成活性鏈自由基(P?·),從而驅動聚合反應(圖5)。取代基的吸電子效應(如-CF?)增強了COFs的氧化還原電位,促進了激子壽命和催化效率。
圖5. (a) 光催化ATRP機理示意圖;(b) DADP-COF、(c) DADP-CF?-COF和(d) DADP-Me-COF的電子順磁共振能譜。
總結與展望
本研究通過取代基工程成功調控了三維COFs的互穿結構和能級,開發(fā)出高效無金屬光催化劑DADP-CF?-COF。其優(yōu)異的催化性能為綠色聚合反應提供了新策略,并拓展了COFs在光催化領域的應用潛力。文章第一作者為浙江大學高分子系博士生鈕升,文章通訊作者為浙江大學高分子系黃寧研究員。
原文鏈接:https://doi.org/10.1002/anie.202424860
下載:https://pan.baidu.com/s/1Nx5O1lx6MFu11HPvdsbBAg?pwd=mzn6
- 張振杰、余曠合作 JACS:柔性分子交聯構筑準三維共價有機框架聚合物 2023-03-28
- 南開大學張振杰課題組 JACS:三維共價有機框架首次用于丙炔/丙烯高效分離 2022-12-12
- 武漢大學汪成教授課題組在三維共價有機框架方面取得重要進展 2018-12-11
- 中南民大張道洪教授/姜宇教授團隊 Macromolecules 封面論文:超支化結構調控微相分離構建高強韌水凝膠 2025-07-12
- 北化徐福建/段順、北京口腔醫(yī)院孫玉潔團隊 Adv. Mater.:種植體表面化學結構調控細胞-細菌競爭性行為 2025-07-04
- 西南大學甘霖/黃進團隊 AFM: 在動態(tài)共軛結構調控的雙色室溫磷光自修復彈性體構建及其光學加密防偽應用取得新進展 2025-06-25
- 波爾多大學Gilles Sèbe、華南師大張振 Carbohydrate Polymers:皮克林乳液界面SI-ATRP制備兩親性纖維素納米晶 2025-05-19
