高分子軟材料通常不能兼具低遲滯與強(qiáng)粘接。例如,PDMS等橡膠具有高度的可拉伸性和彈性,但它們不具有粘性;壓敏膠具有顯著的黏彈性。然而,很多工程應(yīng)用要求高分子軟材料同時(shí)具備低遲滯與強(qiáng)粘接;例如,柔性折疊屏由于軟材料黏彈性在疲勞彎折工況下產(chǎn)生折痕、脫粘、斷裂等失效問題。低遲滯與強(qiáng)粘接之間的矛盾使得軟材料在很多新興技術(shù)中應(yīng)用與發(fā)展受到了限制。
近期,南方科技大學(xué)的楊燦輝教授團(tuán)隊(duì)報(bào)告了一種制備超彈性和強(qiáng)粘接聚合物網(wǎng)絡(luò)的通用方法,這種兼具超彈性和粘性的聚合物網(wǎng)絡(luò)被稱為超彈膠(hyperelastic adhesives,HEAs)。HEAs由黏彈性粘合表面和超彈性非粘合本體組成,其中前者的剛度遠(yuǎn)小于后者。研究人員通過協(xié)調(diào)聚合動(dòng)力學(xué)和氧的自由基淬滅來構(gòu)建聚合相圖,揭示了從黏彈性強(qiáng)粘接聚合物網(wǎng)絡(luò)到超彈性強(qiáng)粘接聚合物網(wǎng)的轉(zhuǎn)變的標(biāo)度律。用非均相聚丙烯酸丁酯-丙烯酸共聚物網(wǎng)絡(luò)驗(yàn)證了該方法,實(shí)現(xiàn)了遲滯<5%和300 J/m2的粘附能。理論分析和實(shí)驗(yàn)結(jié)果表明,在臨界厚度(即fractoadhesive length,斷裂特征長(zhǎng)度)以下,HEAs的粘附能-厚度關(guān)系是非線性的,這與均勻聚合物網(wǎng)絡(luò)中的線性關(guān)系不同。演示了HEAs作為軟機(jī)器人的粘貼式抗疲勞應(yīng)變傳感器和電子皮膚的強(qiáng)粘接彈性基底。
圖1HEA的力學(xué)原理與合成策略

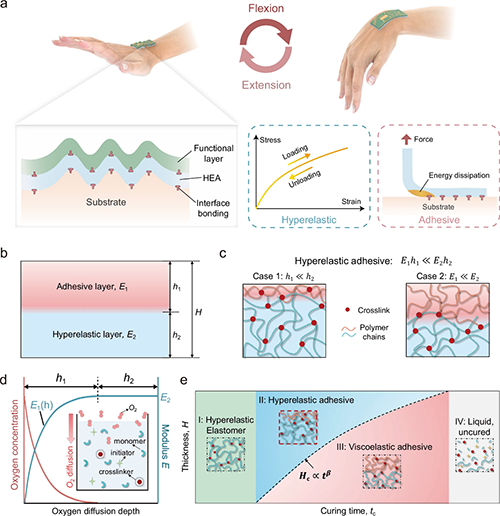

超彈性和粘附性的結(jié)合使HEA在新興技術(shù)中具有吸引力。例如,HEA可以用作可變形基板(如手腕上的人體皮膚)上功能層(如電子設(shè)備)的可靠平臺(tái)(圖1a)。在手腕的屈伸過程中,HEA使功能層牢固地錨定在皮膚上,同時(shí)保持穩(wěn)定的性能。從結(jié)構(gòu)上講,HEA包含一個(gè)異質(zhì)結(jié)構(gòu),由粘合層和超彈性層組成(圖1b)。粘合劑層與長(zhǎng)鏈交聯(lián)松散,或與大量懸掛鏈交聯(lián)不良。通過靜力學(xué)的力平衡分析,認(rèn)為梯度表面層的響應(yīng)可以等同于一個(gè)均勻?qū)樱▓D1c),該均勻?qū)拥暮穸瓤梢酝ㄟ^控制氧氣阻聚自由基聚合過程中的氧氣擴(kuò)散的深度來確定(圖1d),通過深入探究氧氣阻聚動(dòng)力學(xué)中的聚合時(shí)間以及HEA總厚度的冪律關(guān)系得到聚合相圖,分析聚合相圖非均相聚合物網(wǎng)絡(luò)可以是HEA,具有適當(dāng)定制的粘合劑層和超彈性層的機(jī)械和幾何性能(圖1e)。
圖2(P(BA-co-AA))聚合物網(wǎng)絡(luò)超彈性的表征

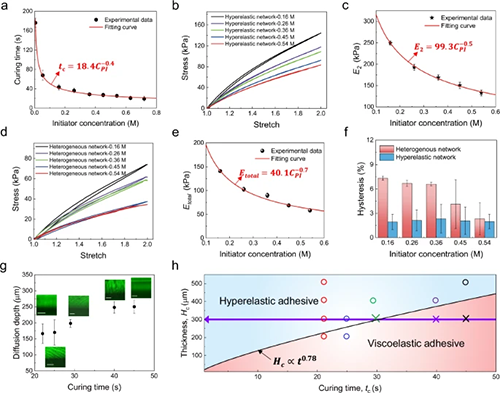

研究人員選擇丙烯酸丁酯(BA)和丙烯酸(AA)作為單體,聚乙二醇二丙烯酸酯(PEGDA)作為交聯(lián)劑,2-羥基-2-甲基丙苯酮(I-1173)作為引發(fā)劑(圖S4)合成聚丙烯酸丁酯-丙烯酸共聚物(P(BA-co-AA))網(wǎng)絡(luò)。氧氣暴露時(shí)間和氧氣濃度是影響機(jī)械性能的兩個(gè)關(guān)鍵因素。首先研究氧氣暴露時(shí)間的影響。由于氧氣在聚合過程中起著重要作用,但在固化聚合物網(wǎng)絡(luò)后影響可以忽略不計(jì),因此固化時(shí)間為氧氣擴(kuò)散和抑制設(shè)定了必要的時(shí)間窗口。通過改變引發(fā)劑濃度來調(diào)整固化時(shí)間,同時(shí)將氧氣濃度固定在21%(即在開放環(huán)境中)。研究人員進(jìn)行了原位光流變測(cè)量,以研究固化時(shí)間隨引發(fā)劑濃度CPI的變化(圖S5)。數(shù)據(jù)很好地符合(圖2a)。
使用均勻的超彈性本體P(BA-co-AA)網(wǎng)絡(luò)進(jìn)行了一個(gè)加載-卸載張力循環(huán),以研究模量E2和滯后α2隨引發(fā)劑濃度的變化(圖2b)。E2與引發(fā)劑濃度有關(guān),因?yàn)?img src="/UploadFile/IndustryNewsPic/20250706190056_1307.jpg" alt="" width="55" height="17" title="" align="" />(圖2c)。在空氣(21%氧氣)中合成了300μm厚的異質(zhì)P(BA-co-AA)網(wǎng)絡(luò),并研究了模量Etotal和滯后α總量隨引發(fā)劑濃度的變化(圖2d)。HEA總體模量Etotal隨引發(fā)劑濃度變化,(圖2e)。當(dāng)引發(fā)劑濃度為0.54 M時(shí),超彈性均勻P(BA-co-AA)網(wǎng)絡(luò)和非均勻P(BA-co-AA。E2和Etotal均被確定為在5%應(yīng)變范圍內(nèi)通過線性擬合相應(yīng)載荷曲線數(shù)據(jù)獲得的斜率。
在實(shí)驗(yàn)中,他們將5%設(shè)置為HEA低滯后的臨界值,因?yàn)槌S玫膹椥怨鑿椥泽wPDMS(Dow Coming, Sylgard 184, 10:1)在相同的測(cè)試條件下表現(xiàn)出7%的滯后,而超彈性體本體表現(xiàn)出4%的滯后。
圖3(P(BA-co-AA))聚合物網(wǎng)絡(luò)粘接性能的表征
研究人員將粘合劑表面粘附到丙烯酸酯基材上,另一個(gè)表面粘附到柔軟且不可拉伸的背襯上(圖3a)。剝離力-位移曲線如圖3b所示。還繪制了超彈性塊體的剝離力-位移曲線。圖3c比較了HEA和超彈性塊體的粘附能。當(dāng)樣品的厚度小于斷裂粘結(jié)長(zhǎng)度時(shí),會(huì)出現(xiàn)大規(guī)模的非彈性,斷裂過程區(qū)會(huì)在整個(gè)厚度范圍內(nèi)擴(kuò)展。在這種情況下,由于有效斷裂過程區(qū)增加,粘附能隨著厚度的增加而增加。當(dāng)樣品的厚度大于斷裂粘結(jié)長(zhǎng)度時(shí),存在小規(guī)模的非彈性,斷裂過程區(qū)小于厚度。在這種情況下,由于即使厚度增加,有效斷裂過程區(qū)也是恒定的,因此粘附能趨于平穩(wěn)。研究了當(dāng)厚度低于斷裂粘合長(zhǎng)度時(shí)HEA與均勻超彈性本體聚合物的粘合能-厚度關(guān)系(圖3d-e)。通過調(diào)整化學(xué)成分,如AA的含量,可以顯著提高HEA的粘附能。
圖4HEA的應(yīng)用展示
在需要柔性可拉伸材料與目標(biāo)基材實(shí)現(xiàn)牢固錨定,同時(shí)要求材料具備一致可逆變形能力的應(yīng)用場(chǎng)景中,HEA充分展現(xiàn)出其獨(dú)特優(yōu)勢(shì)。HEA的應(yīng)用在需要柔軟和可拉伸材料牢固地錨定在目標(biāo)基材上并一致和可逆地變形的情況下特別有利。研究人員首先演示了離子HEA作為軟機(jī)器人的粘貼式軟電容應(yīng)變傳感器的應(yīng)用。通過將雙(三氟甲磺酰基)酰亞胺鋰(LiTFSI)摻入聚合物基質(zhì)中來合成離子HEA(圖4a)在50%應(yīng)變的循環(huán)張力下,離子HEA的應(yīng)力和電阻在1000次循環(huán)中保持穩(wěn)定(圖4b);電阻幾乎不變,平均殘余應(yīng)變?yōu)?.5%(圖4c)。
通過用一層中性HEA夾住兩層離子HEA來制造電容式應(yīng)變傳感器,并用它來監(jiān)測(cè)軟機(jī)器人夾具的變形(圖4d)。當(dāng)抓取器充氣(~150 kPa)抓取蘋果,保持1.3秒,放氣時(shí),傳感器會(huì)自發(fā)地牢固地附著在抓取器上,并相應(yīng)地捕捉不同的狀態(tài)(圖4e)。傳感器的信號(hào)保持高度穩(wěn)定,在1000個(gè)操作周期內(nèi)沒有基線漂移(圖4f)。作為另一個(gè)例子,研究人員展示了HEA作為電子皮膚的皮膚粘合劑和彈性平臺(tái)。在HEA的表面刷上一層導(dǎo)電碳涂料,并將雙層附著在皮膚上(圖4g)。HEA的粘合層很軟(E1~1 kPa),導(dǎo)電碳涂料是一種塑料液體。因此,雙層具有自粘性和保形性,對(duì)皮膚變形的干擾可以忽略不計(jì)。在雙層剝離過程中,皮膚的實(shí)質(zhì)性變形表現(xiàn)出強(qiáng)烈的粘附性(圖4h)。圖4i顯示了雙層是可拉伸的,油漆與HEA非常吻合。將雙層附著在手腕上,進(jìn)行循環(huán)彎曲,并實(shí)時(shí)監(jiān)測(cè)電阻。傳感器的信號(hào)在50個(gè)周期內(nèi)保持穩(wěn)定,沒有基線漂移(圖4j),使捕捉運(yùn)動(dòng)時(shí),得到的信號(hào)具有穩(wěn)定性與高保真度。
這項(xiàng)研究工作提出了一種由粘性表面和超彈性體組成的異質(zhì)聚合物網(wǎng)絡(luò)HEA,其超彈性本體的剛度遠(yuǎn)高于粘性表面的剛度。通過利用氧氣對(duì)自由基阻聚的機(jī)制,開發(fā)了一種簡(jiǎn)單的一步法合成策略。本工作深入研究了聚合相圖、黏彈性粘合劑聚合物網(wǎng)絡(luò)向超彈性粘合劑網(wǎng)絡(luò)轉(zhuǎn)變的判據(jù),冪律關(guān)系以及HEA的非線性粘附能-厚度的依賴性。最后演示了HEA作為軟機(jī)器人的粘貼式應(yīng)變傳感器和電子皮膚的皮膚強(qiáng)粘接彈性基板的應(yīng)用。該工作以“Resolving hyperelasticity-adhesiveness conflict in polymer networks by in situ constructing mechanical heterogeneities”為題發(fā)表在《Nature Communications》上(Nat. Commun. 16, 6094 (2025))。文章第一作者是南方科技大學(xué)24屆博士張平博士和南方科技大學(xué)碩士生阮浩偉,共同作者還包括南方科技大學(xué)博士生李慶顯,何耘豐。該研究得到了科技部重點(diǎn)研發(fā)計(jì)劃青年科學(xué)家項(xiàng)目和國(guó)家自然科學(xué)基金等項(xiàng)目的支持。
該工作是團(tuán)隊(duì)近期關(guān)于解決聚合物黏彈性與超彈性矛盾性相關(guān)研究的最新進(jìn)展之一。聚合物黏彈性與超彈性的矛盾性往往給柔性電子領(lǐng)域的研究帶來極大的困擾。為此,團(tuán)隊(duì)發(fā)展了制備兼具優(yōu)異粘接性與超彈性能聚合物的方法(ACS Appl. Mater. Interfaces 2022, 14,49264?49273),并深入研究了在剪切條件下超彈性和強(qiáng)粘接非均相聚合物網(wǎng)絡(luò)的力學(xué)設(shè)計(jì)原理(Extreme Mechanics Letters, 2025, 102374)。
原文鏈接:https://www.nature.com/articles/s41467-025-61450-5
- 中山大學(xué)付俊教授課題組 Chem. Eng. J.:皮膚啟發(fā)的低遲滯有機(jī)水凝膠多維傳感器 2024-10-17
- 中山大學(xué)付俊教授團(tuán)隊(duì) Adv. Mater.:低遲滯、耐高低溫的有機(jī)水凝膠人工觸覺 2024-09-12
- 東華大學(xué)武培怡/孫勝童/劉凱團(tuán)隊(duì) Adv. Mater.:低遲滯、高韌超分子聚合物離子凝膠 2024-08-31
- 南科大軟體力學(xué)實(shí)驗(yàn)室 ACS AMI:可拉伸、低遲滯、強(qiáng)粘接膠帶 2022-10-11
- 哈佛大學(xué)鎖志剛教授與西安交大盧同慶教授《PNAS》: 水凝膠復(fù)合補(bǔ)片 - 用于組織創(chuàng)口閉合的新型醫(yī)用材料 2021-07-08
- 哈佛大學(xué)鎖志剛教授課題組:玻璃態(tài)分子鏈拓?fù)溲b訂——強(qiáng)粘接低疲勞的透明可拉伸界面 2019-08-06
- 哈佛大學(xué)鎖志剛院士團(tuán)隊(duì) Nat. Sustain.: 極抗裂紋擴(kuò)展的天然橡膠網(wǎng)絡(luò)的力學(xué)設(shè)計(jì) 2025-05-09
