中國科大龔興龍教授團隊 ACS Nano：透氣、可拉伸、可回收的纖維素氣凝膠電子皮膚器件
2025-01-16  來源：高分子科技

  目前，為減輕電子垃圾引發的生態環境問題，生物基質可穿戴電子器件在疾病診斷、個性化醫療康復和軟機器人等領域正蓬勃發展。生物基質的基材雖然有生物可降解，生物相容性等優勢，但通常為致密或?qū)訝畋∧，具有低拉伸性，不適宜長時間穿戴，極大限制其應用場景。因此，如何設計一種透氣可拉伸的柔性可穿戴器件，以實現多模態信號監測與醫療保健管理，對拓展柔性電子器件的應用具有重大意義。


圖1. CNF/HPC/PVA 電子皮膚的設計與制備流程。


  日前，中國科學技術大學龔興龍教授團隊受人體皮膚啟發設計了一種透氣、可拉伸、可回收的纖維素氣凝膠電子皮膚器件。將銀傳感層通過絲網印刷復合在CNF/HPC/PVA（纖維素納米纖維/羥丙基纖維素/聚乙烯醇）氣凝膠皮下組織層和透氣聚氨酯表皮層之間，開發出該電子皮膚（圖1）。通過毛細力誘導自組裝，纖維素氣凝膠的拉伸強度達到 1.14 MPa，拉伸應變?yōu)?/span> 43.5%。基于微裂紋傳感機制，該器件在應變刺激下具有高靈敏度（GF ≈ 238）、超低檢測極限（0.1%）和快速響應/回復時間（18/152 ms）。該透氣電子器件還可進一步集成到智能口罩中，與供電系統、開關控制裝置和無線藍牙模塊一起用于以病人為中心的醫療保健管理。此外，該器件可長期佩戴在人體皮膚上，不會對皮膚產生刺激，且所有電子元件均可在水中回收/再利用。

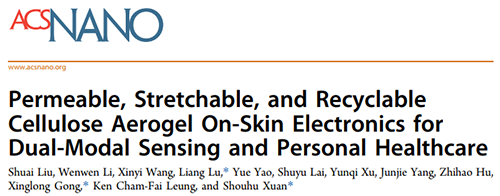

  該工作已發表在《ACS Nano》期刊上，題為“Permeable, Stretchable, and Recyclable Cellulose Aerogel On-Skin Electronics for Dual-Modal Sensing and Personal Healthcare”。


圖2. CNF/HPC/PVA 電子皮膚的結構與力學表征。


  通過毛細力誘導自組裝策略，纖維素氣凝膠的可拉伸性得到提升，借助絲網印刷技術復合銀墨水傳感層，最后用透氣聚氨酯層封裝得到最終的電子皮膚器件，由掃描電鏡可以看出明顯的三明治結構。此外，該電子皮膚具有較高透明度，保形性（模量1.5 MPa，與人體皮膚接近）以及良好生物相容性（圖2）。


圖3. CNF/HPC/PVA 電子皮膚的應變傳感性能。


  在拉伸過程中，由于傳感層和氣凝膠層模量相差較大，易產生微裂紋，由于氣凝膠和封裝層的彈性，應變回復時可使微裂紋重新連接。這種微裂紋之間斷開與連接機制，使該電子器件具有高靈敏度（GF ≈ 238）、超低檢測限（0.1%）、快速響應/回復時間（18/152 ms）和良好耐久性（2500次循環）（圖3）。


圖4. CNF/HPC/PVA 電子皮膚的力-電耦合機制。


  結合數值計算與有限元模擬，進一步解釋了該電子器件力-電耦合機制。采用微裂紋結構電阻模型，定性闡述隨著應變增大，傳感器總電阻的增大情況。通過電勢分布模擬圖表明，更多、更寬的微裂縫會給電流流動帶來很大困難，導致導電網絡中的電子通路受阻，進一步解釋傳感器電阻的增加原因。最后通過裂紋擴展有限元模擬，得出純銀層受拉易產生應力集中，從夾持處斷裂，而復合纖維素氣凝膠柔性基底后，可以顯著降低傳感銀層的應力集中現象，并表現出多處微裂紋的產生，避免產生貫穿裂紋，保障電子皮膚器件信號的穩定性（圖4）。


圖5. CNF/HPC/PVA 電子皮膚的濕度傳感性能。


  纖維素大分子鏈含有大量氫鍵，使纖維素易吸水溶脹，因此在高濕度環境下，纖維素纖維的溶脹使表面銀層易產生微裂紋，造成電阻的增加。該電子皮膚器件在44%-83%的相對濕度范圍內具有較高穩定性，可以穩定采集信號，并且具有較快的響應/回復時間（7.1/33.3 s）；诖，該電子皮膚不僅可以區分人體不同的呼吸程度和模式，還可以感知人體和物體的濕度，實現非接觸感知（圖5）。

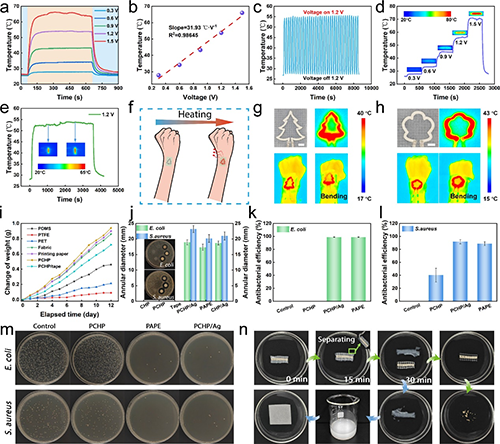

圖6. CNF/HPC/PVA 電子皮膚的熱管理，抗菌及可回收性能。


  由于銀層的高導電性，該電子皮膚可佩戴于人體，通過焦耳加熱實現高溫?zé)岑熍c肌肉康復。在較低的電壓下（0.3-1.5 V）,該器件可提供27.9-66.0 ℃的加熱溫度，并且溫度與電壓之間具有較好的線性關系。此外，該電子皮膚器件具有較高透氣性，較好抗菌性和可回收性，有利于長期舒適佩戴，且對環境友好（圖6）。

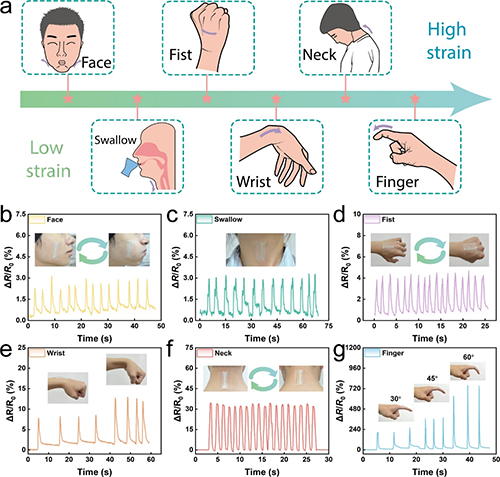

圖7. 電子皮膚貼片的應用展示。


  由于該電子皮膚的良好保形性，可作為電子皮膚貼片貼于人體各個部位，實現對人體生理活動信號的監測，不僅可以監測低應變信號（鼓臉頰，吞咽，握拳等），還可監測高應變信號（手腕彎曲，頸部彎曲，手指彎曲等）（圖7）。

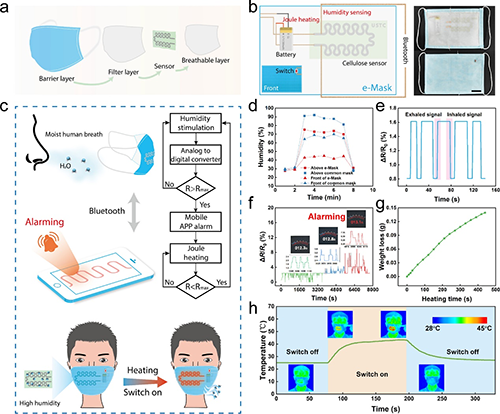

圖8. 智能口罩的應用展示。


  最后，通過電路設計，將該電子皮膚器件協同電源系統、開關控制裝置和無線藍牙模塊，與醫用口罩集成，開發出了一種自吸濕/自除濕電子智能口罩，維持口罩內部熱濕平衡。該智能口罩主要有濕度感知預警和焦耳加熱兩個模塊：一方面，通過將電子皮膚與模擬數字轉換器（ADC）模塊和藍牙模塊連接，可檢測人體呼吸信號，并可設置閾值進行預警。另一方面，還設計了一個串聯電路，將電子皮膚與電池和開關控制裝置連接起來，實現焦耳加熱性能，具有良好除濕效果。值得注意的是，智能口罩的重量僅約 6 克，不影響長期佩戴（圖8）。


  綜上所述，論文提出了一種透氣、可拉伸、可回收的纖維素氣凝膠電子皮膚器件，用于雙模態傳感與醫療保健。通過毛細力誘導自組裝設計，增強了多孔纖維素氣凝膠的延展性，改善了其脆性；谖⒘鸭y傳感機制，該器件實現對應變和濕度刺激的高靈敏與快速響應。由此開發了電子皮膚貼片和智能口罩，實現以患者為中心的持續醫療保健管理。此外，該器件可長期佩戴在人體皮膚上，且所有元件都可在水中回收或再利用。


  論文的第一作者為中國科大工程科學學院碩士研究生劉帥，通訊作者為中國科大工程科學學院龔興龍教授、宣守虎教授和中國科大附屬第一醫院鹿亮副主任醫師。該研究獲得國家自然科學基金以及中國科大微納研究與制造中心資助。


  原文鏈接：Shuai Liu, Wenwen Li, Xinyi Wang, Liang Lu, Yue Yao, Shuyu Lai, Yunqi Xu, Junjie Yang, Zhihao Hu, Xinglong Gong, Ken Cham-Fai Leung and Shouhu Xuan. Permeable, Stretchable, and Recyclable Cellulose Aerogel On-Skin Electronics for Dual-Modal Sensing and Personal Healthcare. ACS Nano, 2025.

  https://pubs.acs.org/doi/10.1021/acsnano.4c13458
