欧美日韩Aa在线直播_自拍青草99视频_日本一线产区和韩国二线_日韩.国产.噢美日韩精品综合观看_亚州四虎精品久久久_曰曰日在线_精品久久久av_精品欧美国产一区二区三区不卡_欧美亚洲日韩_天天ri网_国产精品看片直播_亚洲中文久久久久久精品国产_天天色天天日综合_久久久久久成人免费看A四叶草_丁香六月狠狠综合天香_永久的伊甸园_国产熟妇无码A片AAA毛片视频

搜索：
蘭州大學卜偉鋒/蘭州化物所蔡美榮、周峰/西南科大常冠軍 Macromolecules：動態(tài)共價聚合物-納米粒子復合油凝膠潤滑劑
2024-08-25  來源：高分子科技

  摩擦磨損普遍存在于現代機械系統(tǒng)的各個層面，造成了巨大的能量損失，甚至機械故障。由基礎油和添加劑組成的配方潤滑油可以潤滑機器部件，從而降低其摩擦磨損。然而，在使用常規(guī)含硫和含磷添加劑的潤滑過程中不可避免地產生有害排放，引起環(huán)境問題。


  有機硼酸酯具有低毒、無氣味、潤滑性能優(yōu)良等特點，是一種極具發(fā)展?jié)摿Φ木G色潤滑油添加劑。然而，缺電子的硼中心易導致其水解，在基礎油中形成沉淀。最近研究發(fā)現，由動態(tài)B?O共價鍵交聯形成的動態(tài)聚合物網絡能夠在水中長時間穩(wěn)定，不會水解。這是因為水分子難以進入處于疏水網絡中的有機硼酸酯。同時，硼酸酯功能化的三嵌段聚合物可以與二氧化硅納米顆粒表面的羥基發(fā)生縮合反應，從而構建動態(tài)聚合物-納米顆粒網絡結構。納米粒子具有低毒性和高穩(wěn)定性，比傳統(tǒng)的小分子添加劑表現出更為優(yōu)異的減摩抗磨性能。因此，納米顆粒一直被認為是綠色、環(huán)保、高性能的潤滑油添加劑。然而，它們與基礎油不相容，嚴重阻礙了它們的實際應用。


  綜合以上這些研究進展，以及他們課題組最近發(fā)現的由遙爪聚合物和納米顆粒通過非共價相互作用形成的超分子油凝膠潤滑劑，促使他們進一步探索利用動態(tài)共價化學構建高性能綠色油凝膠潤滑劑。為此，他們利用4-乙烯基苯硼酸頻哪醇酯末端官能化的遙爪聚合物與納米粒子（SiO2、TiO2）之間的B?O共價化學在基礎油中構建了動態(tài)共價油凝膠——動態(tài)聚合物?納米顆粒網絡結構。如圖1所示，通過原子轉移自由基聚合（ATRP），合成了聚（4-乙烯基苯硼酸頻哪醇酯）-嵌段-聚（甲基丙烯酸硬脂酸酯）-嵌段-聚（4-乙烯基苯硼酸頻哪醇酯）的遙爪型聚合物（BmS2nBm, 2n = 36, 57, 80; m = 7）。這些遙爪型聚合物在基礎油PAO-10中形成的超分子油凝膠，以及其與SiO2或TiO2納米粒子形成的動態(tài)共價油凝膠，均具有長期穩(wěn)定性（> 1年）。

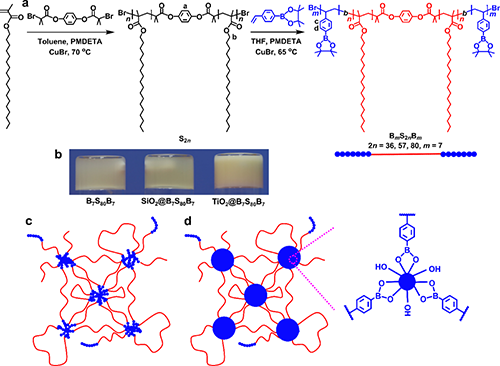

圖1.（a）S2n和BmS2nBm（2n = 36, 57, 80）的合成過程。（b）代表性的超分子油凝膠（B7S80B7）和動態(tài)共價油凝膠（SiO2@B7S80B7，TiO2@B7S80B7，SiO2和TiO2: 6 mg/mL，B7S80B7: 50 mg/mL）。（c）超分子油凝膠B7S80B7的結構示意圖，（d）復合油凝膠SiO2@B7S80B7和TiO2@B7S80B7的結構示意圖。


  小角X-射線散射（SAXS，圖2a）分析表明：與BmS2nBm油凝膠相比，SiO2@BmS2nBm和TiO2@BmS2nBm的動態(tài)共價油凝膠在q分別約為0.1和1 nm-1處出現明顯的散射信號，表明SiO2和TiO2納米粒子在油凝膠中的有效和均勻分散。流變學研究表明（圖2b）：在所測試的頻率范圍內（0.01-100 rad/s）內，油凝膠的儲能模量G′始終大于損耗模量G″，這與油凝膠的長期穩(wěn)定性相一致。且復合油凝膠在相同測試條件下的模量均大于超分子油凝膠，表明了動態(tài)B?O交聯在其中的成功構建。這些油凝膠不僅具有長期的膠體穩(wěn)定性，而且還是高度動態(tài)的。


圖2.（a） B7S57B7、SiO2@B7S57B7和TiO2@B7S57B7油凝膠在PAO-10中的SAXS曲線（B7S57B7: 50 mg/mL, SiO2/TiO2: 9 mg/mL）。（b）B7S80B7和SiO2@B7S80B7油凝膠在PAO-10（B7S80B7: 50 mg/mL，SiO2: 3 mg/mL）中的流變行為：恒定應變?yōu)?/span>1%時的頻率掃描。


  在載荷為400 N，振蕩頻率為25 Hz，振幅為1 mm的摩擦學試驗條件下，B7S36B7凝膠（50 mg/mL）的摩擦系數明顯小于基礎油PAO-10的摩擦系（圖3a），SiO2@B7S36B7復合凝膠的摩擦學系數則更低（B7S36B7的濃度為50 mg/mL，SiO2為6、9、12 mg/mL）。例如，在滑動時間為1000 s時，相較于基礎油的摩擦系數0.21，B7S36B7凝膠的摩擦系數下降至0.13，SiO2@B7S36B7復合油凝膠的摩擦系數下降至0.10。原本在PAO-10中觀察到的磨損特征信號，即在滑動時間為60 ~ 400 s內陡增的摩擦系數，在所有這些凝膠中均消失不見。
SiO2@BmS2nBm（2n = 57, 80）和TiO2@BmS2nBm（2n = 36, 57, 80）復合油凝膠也展現類似優(yōu)異的減摩性能。相對于基礎油PAO-10，復合有SiO2或者TiO2納米粒子的油凝膠的摩擦系數下降了52%，磨損體積降低了94%。聚合物?納米粒子復合材料（SiO2@BmS2nBm和TiO2@BmS2nBm）的承載能力可高達1100 N（圖3c），高于單獨的遙爪聚合物BmS2nBm（900 N）或納米粒子（600 N）的承載載荷，展示了正的協(xié)同效應。


圖3.（a）PAO-10、B7S36B7和SiO2@B7S36B7油凝膠（B7S36B7: 50 mg/mL，SiO2: 3、6、9、12、15 mg/mL）的摩擦曲線。（b）磨損橫截面深度分布圖和（c）PAO-10、B7S36B7和SiO2@B7S36B7的逐步變載摩擦曲線（B7S36B7: 50 mg/mL，SiO2: 6 mg/mL）。


  X-射線光電子能譜（XPS）（圖4）和聚焦離子束-透射電子顯微鏡（FIB-TEM）（圖5）研究表明：這些優(yōu)異的潤滑性能是由于在磨損的鋼表面上形成了含有鐵氧化物、B2O3以及β-SiC或TiC的納米厚度摩擦保護膜（圖5）。


圖4. 動態(tài)共價油凝膠SiO2@B7S80B7潤滑后鋼表面的XPS譜圖:（a）O 1s，（b）B 1s，（c）Si 2p，（d）C 1s。


圖5. 油凝膠B7S36B7潤滑后的鋼表面磨斑橫截面的代表性TEM圖像（a, d, g），油凝膠SiO2@B7S57B7潤滑后的鋼表面磨斑橫截面的代表性TEM圖像（b, e, h），油凝膠TiO2@B7S36B7潤滑后的鋼表面磨斑橫截面的代表性TEM圖像（c, f, i）。油凝膠TiO2@B7S36B7潤滑后的鋼表面元素分布圖:（j）Pt，（k）O，（l）Ti，（m）Fe。


  小結：利用遙爪型聚合物BmS2nBm和SiO2或TiO2納米粒子之間的動態(tài)B?O共價化學，在基礎油中原位構建了動態(tài)共價聚合物?納米粒子網絡（SiO2@BmS2nBm和TiO2@BmS2nBm）。這種無硫/磷的復合油凝膠顯示出優(yōu)異的減摩抗磨性能，可看作是一類新型環(huán)保潤滑劑。有意義的是，動態(tài)共價網絡顯示出高于1000 N的優(yōu)越承載能力，高于單獨的遙爪聚合物或納米粒子。這種正的協(xié)同效應歸因于在摩擦表面上形成的含β-SiC或TiC和B2O3的納米厚度摩擦保護膜？紤]到目前廣泛研究的動態(tài)共價和納米化學，本研究理念為開發(fā)綠色高性能減摩抗磨的潤滑油劑提供了一條新途徑。


  相關成果以“Dynamic Covalent Polymer-Nanoparticle Networks as High-Performance Green Lubricants: Synergetic Effect in Load-Bearing Capacity”為題，發(fā)表于Macromolecules。蘭州大學化學化工學院博士研究生薛華為論文第一作者，蘭州大學卜偉鋒教授、中科院蘭州化物所蔡美榮研究員以及西南科技大學常冠軍教授為共同通訊作者。


  全文鏈接：https://pubs.acs.org/doi/10.1021/acs.macromol.4c01397

版權與免責聲明：中國聚合物網原創(chuàng)文章？锘蛎襟w如需轉載，請聯系郵箱：info@polymer.cn，并請注明出處。
（責任編輯：xu）
【大 中 小】【打印】【關閉】

誠邀關注高分子科技

更多>>最新資訊
更多>>科教新聞
