江西科技師范大學盧寶陽/徐景坤 Small：3D打印高性能導電聚合物水凝膠生物粘附界面
2023-12-13  來源：高分子科技

  導電聚合物水凝膠生物粘附界面（CPH-EBI）在生物醫療設備、神經界面和可穿戴電子等多個領域都具有廣闊的應用前景。然而，目前導電聚合物水凝膠生物粘附界面存在電學/力學/電化學/生物相容性等綜合性能不足，且其加工制造技術主要依靠澆鑄、模具塑形、注射成型等方法，面臨圖案化加工與器件集成困難等技術問題，限制了其定制化、生物電子實際應用、產品/商業化。

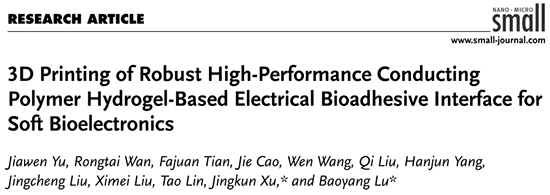

  近日，江西科技師范大學盧寶陽/徐景坤團隊通過將導電聚合物PEDOT:PSS和粘附性離子型大分子摻雜劑引入到強韌的水凝膠前體液中混合制備了可3D打印導電聚合物墨水，通過3D打印技術輕松實現了其高分辨率、可編程圖案化加工，打印后循環凍融形成高性能CPH-EBI。通過該策略制備的CPH-EBI同步展現出高電導率1.2 S m-1、低界面阻抗20 Ω、高拉伸性>349%、優異韌性109 kJ m-3，且可與多種基底材料牢固粘附。基于這些性能優勢，團隊采用一體化多材料3D打印技術制作了CPH-EBI基可拉伸皮膚電極，實現了對人體ECG、EMG信號的高精度檢測（信噪比約為商業化皮膚電極的1.5倍）。這項工作為高性能導電生物粘附界面的設計開發提供了新的途徑。該工作以“3D Printing of Robust High-Performance Conducting Polymer Hydrogel-Based Electrical Bioadhesive Interface for Soft Bioelectronics”為題發表在《Small》上。


  理想的CPH-EBI通常需要具備以下特性：(1) 高導電性和低界面阻抗，使電信號在組織和電子元件之間有效通信；(2) 類組織的機械柔軟性和伸展性，防止不良的組織免疫反應（如炎癥）并滿足組織的應變范圍；(3) 穩定高效的組織粘附性，可在動態環境下與組織表面無縫而牢固地接觸，實現更佳的共形效果；(4) 優異的生物兼容性，對生物組織無害、不會引起排斥反應；(5) 可編程的圖案化加工與優異器件集成能力，能方便地集成到生物電子設備/系統中。


高性能CPH-EBI的設計與制備：


  為了設計出具有上述優異性能的CPH-EBI，該團隊選用3種功能性且生物相容性好的聚合物：通過將導電聚合物PEDOT:PSS和離子型大分子粘合劑PSBMA與PVA溶液混合，制備可3D打印墨水；然后進行凍融，得到性能優異的CPH-EBI。高導電性PEDOT:PSS納米纖維可賦予CPH-EBI理想的電學性能；大分子粘合劑PSBMA中兩性離子基團可與各類基底上的極性基團之間形成偶極-偶極相互作用，賦予了CPH-EBI在各種基底上的強粘附力；其結構中磺酸根基團可對PEDOT:PSS產生二次摻雜效應，從而進一步穩定CPH-EBI的結構及導電性等。多羥基PVA鏈可與PEDOT:PSS和PSBMA產生多種分子間相互作用（包括鏈纏結、靜電作用等），形成相互連接的穩定網絡結構，致使CPH-EBI前體墨水的流變特性可滿足直接3D打印需求。經凍融循環后，PVA進一步形成結晶域，實現了CPH-EBI拉伸性和韌性的顯著提升（圖1）。


圖1 CPH-EBI及其前體墨水的設計制備


3D打印CPH-EBI的電學與力學性能：


  開發的CPH-EBI前體墨水具有出色的3D打印性能，可輕松打印出分辨率150 μm的CPH-EBI網狀結構。3D打印的可編程性進一步實現了星形、五角星形、圓形、梯形等二維圖案以及立方體、3D花環和叉指電極陣列等三維結構的快速制造（圖2）。3D打印的CPH-EBI具有令人滿意的電學性能，可點亮一排LED燈，同時具有良好的界面粘附性和拉伸性，可與多種基底在彎曲和拉伸等機械變形情況保持無縫粘合（圖2）。


圖2 3D打印圖案化CPH-EBI


3D打印CPH-EBI的粘附性能：


  通過對CPH-EBI中PEDOT:PSS含量進一步優化，可制備出電學與粘附性能優異的CPH-EBI。所制備的CPH-EBI同時具有高電導率1.2 S m-1、低界面阻抗20 Ω、強韌性109 kJ m-3、高拉伸性>349%，且可以與多種材質（組織、金屬電極、柔性基底）實現牢固的粘附（圖3）。


圖3 3D打印CPH-EBI電學與粘附性能


3D打印CPH-EBI的電化學性能和長期穩定性：


  在電生理診斷和治療過程中，高電容、低阻抗的CPH-EBI對于提高信噪比（SNR）和信息傳輸至關重要。該團隊制備的CPH-EBI電荷存儲容量（CSC），達到12.37 mC cm-2，是相同尺寸鉑片電極（0.36 mC cm-2）的34倍。此外，在20到500 Hz的最佳肌電信號響應頻率范圍內，CPH-EBI的電化學界面阻抗從95 Ω逐步降低到22 Ω，比相同形狀的鉑電極（4962到1519 Ω）低兩個數量級左右。此外，CPH-EBI可靠的長期穩定性對各種慢性生物醫學應用至關重要，測試發現CPH-EBI在連續10,000,000次循環刺激后電荷注入容量（CIC）值僅降低了12.27%。這些優異的電化學性能，可滿足肌電、心電等信號的長期穩定記錄（圖4）。


圖4 CPH-EBI的電化學性能和長期穩定性


3D打印CPH-EBI的生物相容性：


  在120 h培養期間內，CPH-EBI浸提液中培養的L929細胞表現出與對照組相當?shù)某錾鲋衬芰Α?/span>L929活死細胞染色圖像結果顯示，在CPH-EBI浸提液中培養的L929細胞顯示出與對照組相似的存活和增殖能力。這些結果表明該CPH-EBI具有較好的生物相容性，適于生物醫學的實際應用（圖5）。


圖5 CPH-EBI生物相容性


CPH-EBI可拉伸皮膚電極的制作及其電生理信號記錄：


  該團隊采用一體化多材料3D打印技術制備了CPH-EBI可拉伸皮膚電極，用于記錄電生理信號（心電和肌電信號）。通過比較靜息時和運動后的心電信號，CPH-EBI可拉伸皮膚電極可有效檢測運動后的心率變化，有望用于心律失常等人體健康監測。此外，該CPH-EBI皮膚電極還可用于記錄肌電信號（EMG），且所記錄肌電信號的信噪比（SNR）是相同條件下商用肌電極（Covidien H99SG）的1.5倍，可用于健康監測和電生理診斷等實際應用（圖6）。


圖6 CPH-EBI可拉伸皮膚電極制備及其電生理信號記錄


  綜上所述，該團隊通過將導電聚合物PEDOT:PSS和離子型大分子粘合劑PSBMA引入到強韌中PVA水凝膠前體溶液中，開發出一種新型CPH-EBI前體墨水。制備的前體墨水展示出優異的3D打印性，且可循環凍融成功轉化為具有優異電學、力學和生物相容性的CPH-EBI。基于CPH-EBI制作的可拉伸皮膚電展現出優于商業肌電極的電生理信號記錄能力。這項工作為解決目前導電生物粘附界面綜合性能不足提供了一種新的設計策略，還為基于導電生物粘附界面的電子器件/可穿戴設備設計及加工制造提供了一條新途徑。


  該工作第一作者是江西科技師范大學碩士研究生余佳文、萬榮泰和田發娟，通訊作者是江西科技師范大學徐景坤教授和盧寶陽教授，參與作者還包括江南大學劉敬成教授、山東大學齊魯醫院林濤醫生等。


  原文鏈接：

  Jiawen Yu?, Rongtai Wan?, Fajuan Tian?, Jie Cao, Wen Wang, Qi Liu, Hanjun Yang, Jingcheng Liu, Ximei Liu, Tao Lin, Jingkun Xu*, Baoyang Lu*, 3D printing of robust high-performance conducting polymer hydrogel-based electrical bioadhesive interface for soft bioelectronics. Small, 2023, 2308778.

  https://doi.org/10.1002/smll.202308778
