欧美日韩Aa在线直播_自拍青草99视频_日本一线产区和韩国二线_日韩.国产.噢美日韩精品综合观看_亚州四虎精品久久久_曰曰日在线_精品久久久av_精品欧美国产一区二区三区不卡_欧美亚洲日韩_天天ri网_国产精品看片直播_亚洲中文久久久久久精品国产_天天色天天日综合_久久久久久成人免费看A四叶草_丁香六月狠狠综合天香_永久的伊甸园_国产熟妇无码A片AAA毛片视频

搜索：
上海交大李虹/華東理工王貴友 Macromolecules：二異氰酸酯的結構對交聯(lián)含氟聚氨酯阻隔化學毒劑性的影響
2023-10-27  來源：高分子科技

  化學毒劑(CWAs)是毒性極強的化學物質，除對人和動物產生直接危害外，它還能滲透到裝備等漆層內部，從而造成后續(xù)洗消困難和二次危害。聚氨酯(PU)常作為裝備的面漆材料，怎樣的PU結構阻隔CWAs性能最優(yōu)就是非常值得研究的問題。


  近期，上海交通大學化學化工學院李虹副研究員與華東理工大學材料科學與工程學院王貴友副教授合作，將自制的含氟聚丙烯酸酯（圖1a）分別與四種不同結構的二異氰酸酯（圖1b）反應，合成了四種不同硬段結構的交聯(lián)含氟PU（圖1d），詳細研究了這四種交聯(lián)含氟PU對于神經性毒劑模擬劑DMMP和糜爛性毒劑模擬劑CEES的吸附性和阻隔性。通過一系列測試表征了四種不同PU的化學結構、熱力學性能、微觀形貌和表面組成和性能（圖2）。通過耗散型石英晶體微天平(QCM-D)研究了DMMP和CEES液體在四種PU薄膜表面的吸附行為、吸附質量和擴散系數Dfick（圖3-6）。采用氣相色譜(GC)及特定的前處理程序定量測定了DMMP和CEES在PU涂層內部的保留率（圖7）。最后，通過正電子湮滅壽命譜儀(PALS)對PU的自由體積孔大小和分布進行了測定（圖8）。研究發(fā)現，相比與其它三種PU，脂環(huán)族IP-PU對DMMP和CEES的吸附量最低、保留率最低，這歸因于IP-PU的玻璃化轉變溫度最高、自由體積孔最小、表面微觀分相程度最低、表面氟含量最高。因此，脂環(huán)族含氟交聯(lián)聚氨酯(IP-PU)在防化學毒劑高分子材料方面具有潛在應用價值。


圖1 含氟聚丙烯酸酯、二異氰酸酯和交聯(lián)含氟聚氨酯的化學結構

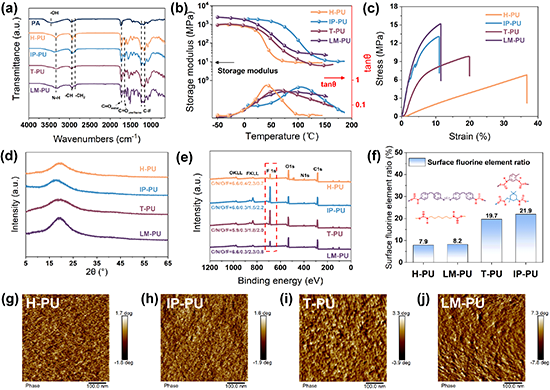

圖2 不同聚氨酯的化學結構、熱力學性能、表面形貌和組成


圖3 用QCM-D表征模擬劑在PU薄膜上的吸附行為的過程

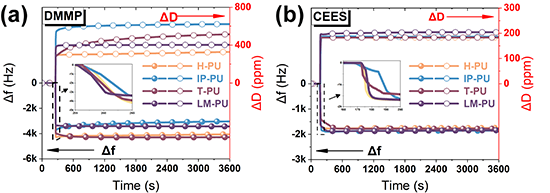

圖4 QCM-D的測試曲線


圖5 DMMP和CEES在聚氨酯薄膜上的吸附質量和粘彈性響應變化


圖6 DMMP和CEES在聚氨酯薄膜上的瞬時吸附行為和擴散系數Dfick


圖7 不同聚氨酯對DMMP液體和CEES氣體的保留率

圖8 不同聚氨酯的自由體積大小和分布


  該工作以“Cross-Linked Fluorinated Polyurethanes against Chemical Warfare Agent Simulants: Properties Affected by the Structure of Diisocyanate”為題發(fā)表在《Macromolecules》上。文章第一作者是華東理工大學與上海交通大學聯(lián)合培養(yǎng)的碩士生陳徐聰。


  原文鏈接 https://doi.org/10.1021/acs.macromol.3c01489


  下載：Cross-Linked Fluorinated Polyurethanes against Chemical Warfare Agent Simulants: Properties Affected by the Structure of Diisocyanate

版權與免責聲明：中國聚合物網原創(chuàng)文章？锘蛎襟w如需轉載，請聯(lián)系郵箱：info@polymer.cn，并請注明出處。
（責任編輯：xu）
【大 中 小】【打印】【關閉】

誠邀關注高分子科技

更多>>最新資訊
更多>>科教新聞
