自變形（self-shaping）材料的研究對(duì)醫(yī)療器械、軟機(jī)器人等領(lǐng)域具有重要意義。之前的研究表明，通過在水凝膠中構(gòu)筑厚度或平面方向的梯度結(jié)構(gòu)，可以控制水凝膠在溶脹過程中產(chǎn)生的應(yīng)力分布，從而實(shí)現(xiàn)可控變形。這些研究集中在彎曲、折疊、螺旋、褶皺等簡(jiǎn)單模式的變形，如何實(shí)現(xiàn)更加復(fù)雜、可控的變形模式是該領(lǐng)域的基本問題之一。
浙江大學(xué)高分子系功能材料與流變學(xué)課題組研究發(fā)現(xiàn)，周期性圖案化水凝膠會(huì)發(fā)生協(xié)同變形，自發(fā)形成交替的凹凸結(jié)構(gòu)（圖1）。通過光模板法，不溶脹的圓形聚丙烯酰胺水凝膠以正方形陣列位于高溶脹的聚(丙烯酰胺-co-2-丙烯酰胺-2-甲基丙磺酸)凝膠中。在溶脹過程中，高溶脹率的水凝膠會(huì)向上凸起或向下凹陷，從而降低整個(gè)凝膠的彈性能，相臨區(qū)域的水凝膠向相反的方向屈曲，呈現(xiàn)變形協(xié)同性從而形成交替的凹凸結(jié)構(gòu)。

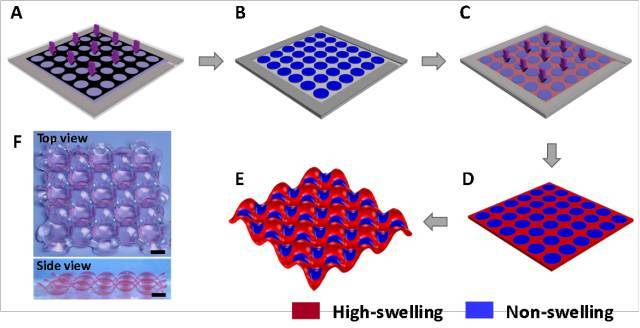

圖1：周期性軟化水凝膠制備及其協(xié)同變形
為了探索協(xié)同變形機(jī)理，圖案化水凝膠中的不溶脹區(qū)域排列成六邊形陣列結(jié)構(gòu)，其協(xié)同變形存在兩種不同的模式，分別以三角形或者菱形為協(xié)同變形的基本單元（圖2）。實(shí)驗(yàn)和模擬結(jié)果顯示，協(xié)同變形模式的選擇取決于圖案的結(jié)構(gòu)參數(shù)以及水凝膠的性質(zhì)。

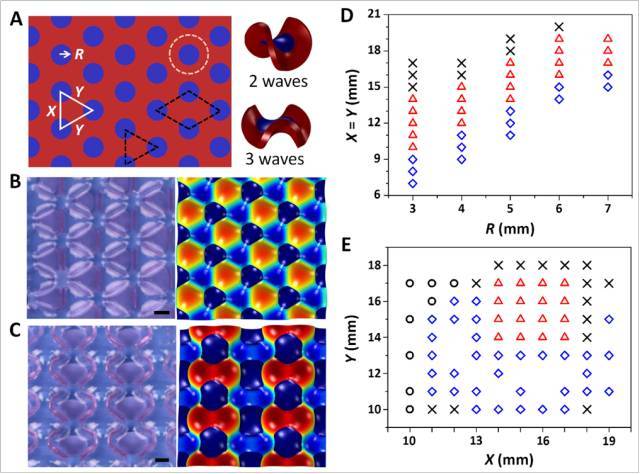

圖2：六邊形陣列圖案化水凝膠的協(xié)同變形：菱形模式與三角形模式
該研究發(fā)現(xiàn)的局部變形呈現(xiàn)協(xié)同性，其機(jī)理可適用于其它智能材料。論文發(fā)表于Science Advances（2017,3, e1700348），論文第一作者為碩士生王志健，吳子良副教授與愛荷華州大學(xué)洪偉副教授為共同通訊作者，該工作得到了國(guó)家自然科學(xué)基金和“青年千人計(jì)劃”的資助。
文章鏈接：
http://advances.sciencemag.org/content/3/9/e1700348
Zhi Jian Wang, Chao Nan Zhu, Wei Hong*, Zi Liang Wu*, Qiang Zheng, Cooperative deformations of periodically patterned hydrogels, Science Advances, 2017, 3, e1700348
- 哈工大冷勁松院士團(tuán)隊(duì) AFM綜述：形狀記憶聚合物最新進(jìn)展 - 材料、結(jié)構(gòu)及應(yīng)用 2023-12-27
- 寧波大學(xué)趙傳壯課題組CM：具有拉伸誘導(dǎo)各向異性的聚合物互穿網(wǎng)絡(luò)的仿生自變形 2021-10-15
- 浙江大學(xué)鄭強(qiáng)教授、吳子良研究員團(tuán)隊(duì)Adv. Mater. : 動(dòng)態(tài)化學(xué)鍵助推水凝膠梯度結(jié)構(gòu)、三維變形重復(fù)設(shè)計(jì) 2021-04-27
- 武漢大學(xué)陳朝吉/四川大學(xué)張偉 ACS Nano：仿生梯度水凝膠電解質(zhì)界面優(yōu)化構(gòu)筑穩(wěn)定鋅離子電池 2025-07-21
- 北科大許利蘋教授/理化所萬茜子副研究員 AFM：按需可剝離比色（ODC）貼片實(shí)現(xiàn)慢性傷口的智能化無創(chuàng)監(jiān)測(cè) 2025-07-20
- 四川大學(xué)金勇教授團(tuán)隊(duì) Nano Energy：具有可逆相變特性的太陽能驅(qū)動(dòng)導(dǎo)電多功能水凝膠用于污水的凈化與實(shí)時(shí)監(jiān)測(cè) 2025-07-18
