欧美日韩Aa在线直播_自拍青草99视频_日本一线产区和韩国二线_日韩.国产.噢美日韩精品综合观看_亚州四虎精品久久久_曰曰日在线_精品久久久av_精品欧美国产一区二区三区不卡_欧美亚洲日韩_天天ri网_国产精品看片直播_亚洲中文久久久久久精品国产_天天色天天日综合_久久久久久成人免费看A四叶草_丁香六月狠狠综合天香_永久的伊甸园_国产熟妇无码A片AAA毛片视频

搜索:
南科大陳忠仁教授團隊 Polymer:原位接枝EPDM的多嵌段共聚物作為聚乙烯(PE)與等規(guī)聚丙烯(iPP)共混物的增容劑
2024-12-27  來源:高分子科技

  占比全球塑料產(chǎn)量三分之二的聚乙烯(PE)和等規(guī)聚丙烯(iPP),年產(chǎn)量超過2億多噸,而只有約1%iPP和7%HDPE被回收,這對環(huán)境造成了嚴(yán)重的“白色污染”。由于PE和iPP視覺相似,密度相近,很難通過浮選法和人工分揀來分離PE/iPP混合物;而且該兩類聚合物并不相容,很難有效回收再利用。目前,廣泛采用的方法是依靠相容劑來提高分散相的相容性。有報道1%添加量就能實現(xiàn)力學(xué)性能增強的預(yù)制嵌段共聚物,但成本較高且無法商業(yè)化。目前商用的OBC增容效果良好,但添加量太高,要達到10%左右。


  南方科技大學(xué)陳忠仁教授團隊在這一領(lǐng)域取得了突破性進展:他們利用可逆自由基反應(yīng)在PE和iPP相界面上進行三元乙丙橡膠(EPDM)的接枝反應(yīng),原位合成接枝的多嵌段共聚物顯著提高了PE和iPP的相容性,大幅增強了共混物的機械性能,各項加工特性與力學(xué)性能指標(biāo)接近PE、iPP新料。


圖1. 接枝反應(yīng)增強了PE/iPP界面的剝離強度

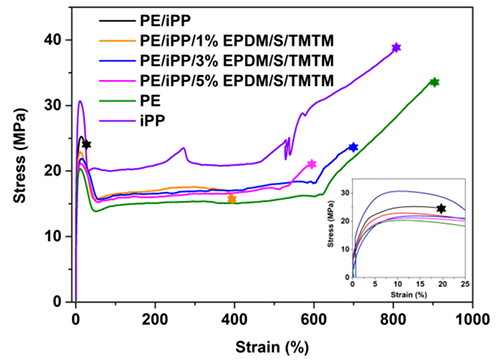

圖2. 不同含量的EPDM參與反應(yīng)性共混對共混物拉伸性能的影響


  該研究團隊發(fā)現(xiàn),僅需1-3wt.%的EPDM即可通過反應(yīng)性共混顯著改善PE和iPP的相容性,從而顯著提高共混物的機械性能,尤其是斷裂伸長率,如圖2所示。EPDM由于相分離而趨向于分布在PE/iPP相界面,是顯著降低了EPDM的添加量的關(guān)鍵。當(dāng)EPDM添加量為1wt%時,共混物的斷裂伸長率就可以達到400%,當(dāng)添加量為3wt%時,則達到了700%。當(dāng)添加量為5%時,拉伸應(yīng)變略微的降低,說明過量的EPDM會增加界面厚度,從而降低了界面的力學(xué)性能。反應(yīng)性共混的樣品即使經(jīng)過三次加工循環(huán),樣品的斷裂伸長率仍可達到約400%,如圖3所示。這一成果不僅在學(xué)術(shù)上具有重要意義,也為解決塑料回收難題,提供了經(jīng)濟可行的新方案。

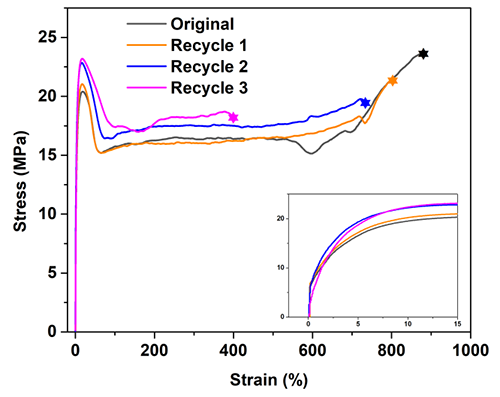

圖3. 3wt.%EPDM反應(yīng)性增容的共混物的機械性能隨著循環(huán)加工次數(shù)的影響


圖4. EPDM接枝多嵌段共聚物的制備過程


  該研究工作通過各種表征技術(shù),包括拉伸、流變、剝離和透射電子顯微鏡(TEM),證實了反應(yīng)性共混的接枝機理,如圖5所示。當(dāng)EPDM被乙烯和降冰片烯的無規(guī)共聚物(CEENB)或者亞甲基封端聚乙烯(VPE)替代時,樣品的機械性能降低,也證實了EPDM分布在PE/iPP相界面上對形成接枝多嵌段共聚物的重要性。值得注意的是,接枝反應(yīng)引起的分子量分布峰的移動可以忽略不計,表明在反應(yīng)性共混過程中聚合物的降解和交聯(lián)很少,意味著引入硫和秋蘭姆(TMTM)試劑的可逆自由基反應(yīng)在減少副反應(yīng)中起著重要作用。

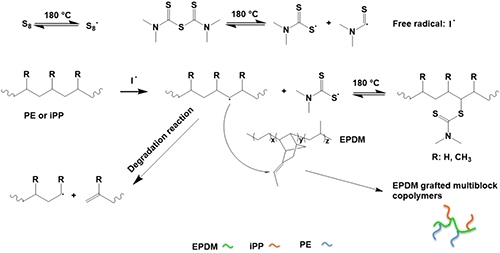

圖5. 反應(yīng)性共混生成接枝多嵌段的機理


  以上成果發(fā)表在最新一期的《Polymer》上。論文的第一作者為博士研究生余鋒,通訊作者為陳忠仁教授。該研究得到了國家重點研發(fā)計劃、國家自然科學(xué)基金、深圳市自然科學(xué)基金和廣東省催化重點實驗室的大力支持。


  論文信息:

  YU F, LONG C, FENG S, DONG Z, LIU X, LI Y, CHEN Z-R. In-Situ Grafted Ethylene Propylene Diene Monomer (EPDM) Rubber Multiblock Copolymers as Compatibilizers for Polyethylene (PE) and Isotactic Polypropylene (iPP) Blends. Polymer, 2024,

  全文鏈接:https://doi.org/10.1016/j.polymer.2024.127959

  團隊網(wǎng)址:https://faculty.sustech.edu.cn/chenzr/

版權(quán)與免責(zé)聲明:中國聚合物網(wǎng)原創(chuàng)文章?锘蛎襟w如需轉(zhuǎn)載,請聯(lián)系郵箱:info@polymer.cn,并請注明出處。
(責(zé)任編輯:xu)
】【打印】【關(guān)閉

誠邀關(guān)注高分子科技

更多>>最新資訊
更多>>科教新聞
