隨著高壓輸電系統(tǒng)的電壓等級提升和電力電子器件的集成化發(fā)展,用于絕緣保護(hù)的聚合物材料面臨著愈發(fā)嚴(yán)峻的挑戰(zhàn),其中靜電放電和局部電場畸變是導(dǎo)致絕緣失效的主要因素。為解決這些問題,電場相關(guān)的非線性電導(dǎo)材料應(yīng)運(yùn)而生:在低電場下保持高絕緣性,在高電場下快速疏散電荷,防止絕緣失效。然而,這類材料通常需要較高的填料填量(約25 vol%),這不僅劣化了低電場下的絕緣性能,還不適用于規(guī);苽。此外,高電場下產(chǎn)生的焦耳熱會形成溫度梯度,進(jìn)一步加劇電場畸變。因此,在降低滲流閾值的同時,必須考慮材料的熱管理能力,而這在以往的策略中尚未得到有效解決。
近日,華南理工大學(xué)謝從珍教授團(tuán)隊(duì)在絕緣聚合物基體內(nèi)部設(shè)計了一種新型三維微結(jié)構(gòu),將碳化硅材料負(fù)載于海藻酸鈉氣凝膠上,在極低含量下構(gòu)建了填料連通網(wǎng)絡(luò)。通過浸漬固化制備的環(huán)氧樹脂復(fù)合材料展現(xiàn)出優(yōu)異的非線性電導(dǎo)率和超高熱導(dǎo)率(3.86 W m-1 K-1)。海藻酸鈉氣凝膠具有高比表面積和良好的連通性,在低填充條件下即可促使SiC形成三維互連的網(wǎng)絡(luò)結(jié)構(gòu),賦予聚合物復(fù)合材料在高電場下快速消散電荷的能力。此外,具有良好熱導(dǎo)率的SiC網(wǎng)絡(luò)有效分散了聚合物高場下非線性電行為所產(chǎn)生的焦耳熱,防止因熱量積累對材料電氣性能造成不利影響。這一策略結(jié)合了非線性導(dǎo)電特性、高效熱管理能力和低填料含量的優(yōu)勢,拓展了電場自適應(yīng)材料在高溫條件下的應(yīng)用前景。
圖 1. (a) 海藻酸鈉氣凝膠的制備方法 (b)海藻酸鈉-碳化硅骨架及其環(huán)氧復(fù)合材料的制備方法
圖2. (a) SA-SiC1, (b) SA-SiC7.5, (c) SA-SiC15骨架的截面SEM圖像以及局部放大圖
通過電導(dǎo)率測試,發(fā)現(xiàn)在輕負(fù)載下復(fù)合材料即表現(xiàn)出典型的非線性電導(dǎo)特性,即電導(dǎo)率隨電場的增加而迅速增長。這是由于碳化硅表面具有二氧化硅薄層致使表面能帶結(jié)構(gòu)產(chǎn)生彎曲,導(dǎo)致載流子在相鄰碳化硅粒子間的非線性輸運(yùn)行為。相比之下,SiC隨機(jī)分布的 EP/SiC20仍是一種線性絕緣材料,直到填充體積分?jǐn)?shù)達(dá)到25 vol%時,才會表現(xiàn)出非線性電導(dǎo)特性。并且EP/SiC25的閾值電場仍顯著高于EP/SA-SiC1,這是由于孤立的SiC顆粒之間仍存在著厚度約為15納米的環(huán)氧樹脂薄層。

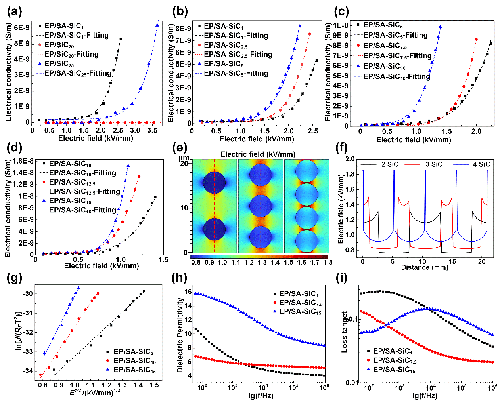

圖3. (a-d) EP/SiC和三種負(fù)載模式下EP/SA-SiC的電導(dǎo)率測試結(jié)果 (e, f) 碳化硅-環(huán)氧樹脂復(fù)合材料的電場分布仿真結(jié)果 (g) EP/SA-SiC5, EP/SA-SiC10 和EP/SA-SiC15的ln (J/R·T2) 與E1/2關(guān)系 (h, i) EP/SA-SiC1, EP/SA-SiC7.5 和 EP/SA-SiC15的介電常數(shù)和正交損耗
圖4 (a, b) EP/SA-SiC10和EP/SiC25 的變溫電導(dǎo)率測試結(jié)果 (c-e)熱管理能力驗(yàn)證試驗(yàn)
基于本研究方法制備的非線性電導(dǎo)環(huán)氧復(fù)合材料在極低填充量下即具有優(yōu)異的非線性電導(dǎo)特性和導(dǎo)熱性能,利用氣凝膠骨架構(gòu)建填料網(wǎng)絡(luò)以及基于負(fù)載結(jié)構(gòu)調(diào)控閾值場強(qiáng)等參數(shù)的方法可能為其他復(fù)合材料領(lǐng)域研究提供新思路。
文章鏈接:https://doi.org/10.1007/s42114-024-00984-6
- 廣西大學(xué)林寶鳳教授團(tuán)隊(duì) CEJ: 用于選擇性控制多種害蟲的生物安全性海藻酸鹽基雙農(nóng)藥控釋系統(tǒng) 2025-06-24
- 廣東醫(yī)大趙名艷、暨大劉明賢 Compos. Sci. Technol.:3D打印構(gòu)建海藻酸鈉/埃洛石復(fù)合陶瓷支架用于骨再生 2024-03-11
- 福州大學(xué)江獻(xiàn)財、武漢紡織大學(xué)葉德展 CEJ:通過簡便的方式制備多孔的海藻酸鈉/聚乙烯醇/石墨水凝膠用于高效太陽能海水淡化 2023-12-26
- 香港城市大學(xué)王彬課題組 CEJ:植物啟發(fā)梯度孔氣凝膠 - 實(shí)現(xiàn)界面蒸發(fā)中的快速水傳輸與低蒸發(fā)焓 2025-07-10
- 浙江大學(xué)高超教授團(tuán)隊(duì) 《Nat. Commun.》:無溶劑熱塑性發(fā)泡法制備超彈性石墨烯氣凝膠 2025-07-09
- 東華大學(xué)朱美芳教授、成艷華研究員 Adv. Mater.: 卷對卷工藝制備加捻氣凝膠紗線 - 兼具高強(qiáng)結(jié)構(gòu)和低導(dǎo)熱性能 2025-06-19
