近期,中科院固體所六室李越研究員課題組,在高衍射強(qiáng)度二維(2D)有序陣列/智能水凝膠復(fù)合體系可視化傳感特性研究方面取得了重要進(jìn)展。相關(guān)系列研究成果在J. Mater. Chem. C, 2015, 3, 3659和J. Mater. Chem. C, 2016, 4, 2117上發(fā)表。
2D光子晶體由于制備簡(jiǎn)單、迅速等優(yōu)點(diǎn),將其與智能水凝膠復(fù)合,可用作可視化傳感材料。如果探測(cè)目標(biāo)分子選擇性刺激水凝膠,水凝膠薄膜則會(huì)溶脹或收縮,從而導(dǎo)致附著其上的2D光子晶體晶格常數(shù)改變,從而引起其表觀顏色和衍射光譜發(fā)生相應(yīng)的變化。通過顏色的變化實(shí)現(xiàn)了對(duì)目標(biāo)分子的可視化探測(cè),該方法具有重要的應(yīng)用前景。目前用到的2D光子晶體主要是2D聚苯乙烯(PS)膠體微球陣列,但其衍射信號(hào)非常弱,致使在衍射光譜的測(cè)量過程需借助高反射鏡來增加衍射光強(qiáng)度才能實(shí)現(xiàn)光學(xué)表征,嚴(yán)重限制了其實(shí)際應(yīng)用。
針對(duì)上述問題,該研究團(tuán)隊(duì)發(fā)展了雙面負(fù)載2D PS微球陣列的殼聚糖(CS)水凝膠膜制備方法,研究了其對(duì)pH的可視化傳感特性。雙面負(fù)載2D PS微球陣列水凝膠復(fù)合體系,由于多重光衍射的原因,相對(duì)于單面負(fù)載2D PS微球陣列水凝膠復(fù)合體系來說,其衍射強(qiáng)度提高了1倍,但其光衍射強(qiáng)度仍然較低,衍射測(cè)量仍需借助高反射鏡。在這個(gè)工作的基礎(chǔ)上,該研究團(tuán)隊(duì)進(jìn)一步發(fā)展了負(fù)載2D Au納米球陣列聚丙烯酸(PAAc)水凝膠復(fù)合膜的制備方法,研究發(fā)現(xiàn)該2D Au納米球陣列/PAAc膜復(fù)合薄膜顯示出絢麗的顏色以及超強(qiáng)的衍射信號(hào)。研究發(fā)現(xiàn)該超強(qiáng)的光學(xué)衍射信號(hào)來源于Au納米球大的散射截面以及Au納米球陣列的周期性。2D Au納米球陣列/PAAc膜復(fù)合薄膜在石英基質(zhì)上的光衍射強(qiáng)度,大約是2D PS納米球陣列/PAAc膜復(fù)合物在高反射鋁鏡上光衍射強(qiáng)度的88倍。該方法成功解決了普通2D光子晶體/水凝膠薄膜用作可視化傳感器時(shí),衍射強(qiáng)度低,需借助高反射鏡的問題。超高光衍射強(qiáng)度的特性使2D Au納米球陣列/水凝膠膜復(fù)合體系在可視化傳感方面具有很好的實(shí)際應(yīng)用價(jià)值。此外,此法具有普適性,適用于經(jīng)不同識(shí)別劑修飾的水凝膜負(fù)載上2D Au納米球陣列實(shí)現(xiàn)不同目標(biāo)物質(zhì)的可視化探測(cè)。
上述研究得到了973項(xiàng)目,國(guó)家自然科學(xué)基金,中科院科技創(chuàng)新“交叉與合作團(tuán)隊(duì)”等項(xiàng)目的資助。
文章鏈接:
http://pubs.rsc.org/en/content/articlehtml/2015/tc/c5tc00174a
http://pubs.rsc.org/en/content/articlehtml/2016/tc/c5tc04281j

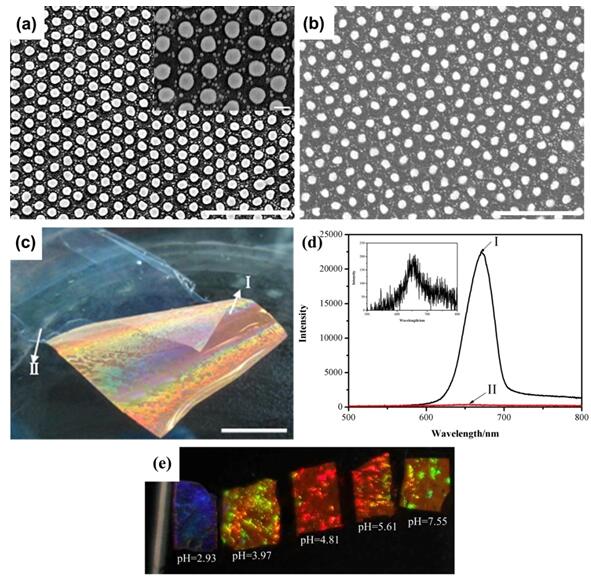

圖:(a)2D Au納米球陣列的SEM圖,插圖為其高倍圖;(b)水凝膠膜負(fù)載2D Au納米球陣列的SEM圖;(c)2D Au納米球陣列/水凝膠膜復(fù)合物(I)以及2D PS納米球陣列/水凝膠膜復(fù)合物(II)同時(shí)在水中的光學(xué)照片;(d)衍射光譜對(duì)比圖:I. 2D Au納米球陣列/水凝膠膜復(fù)合物置于透明石英基質(zhì)上的衍射光譜圖;II. 2D PS納米球陣列/水凝膠膜復(fù)合物置于鋁鏡上的衍射光譜圖,插圖為II曲線的放大圖;(e)2D Au納米球陣列/水凝膠膜復(fù)合物在不同pH值所對(duì)應(yīng)的光學(xué)照片。圖(a)和圖(b)的標(biāo)尺為2 μm,圖(c)的標(biāo)尺為1 cm,圖(a)插圖的標(biāo)尺為200 nm。
- 武漢大學(xué)陳朝吉/四川大學(xué)張偉 ACS Nano:仿生梯度水凝膠電解質(zhì)界面優(yōu)化構(gòu)筑穩(wěn)定鋅離子電池 2025-07-21
- 北科大許利蘋教授/理化所萬(wàn)茜子副研究員 AFM:按需可剝離比色(ODC)貼片實(shí)現(xiàn)慢性傷口的智能化無(wú)創(chuàng)監(jiān)測(cè) 2025-07-20
- 四川大學(xué)金勇教授團(tuán)隊(duì) Nano Energy:具有可逆相變特性的太陽(yáng)能驅(qū)動(dòng)導(dǎo)電多功能水凝膠用于污水的凈化與實(shí)時(shí)監(jiān)測(cè) 2025-07-18
- 西南林大杜官本教授/楊龍研究員、東北林大陳文帥教授 EEM:基于細(xì)胞壁聚合物修飾工程的超強(qiáng)、阻燃、環(huán)保竹基復(fù)合材料 2025-07-22
- 武漢大學(xué)陳朝吉、高恩來/林科院林化所劉鶴 AFM:二氧化碳衍生多功能生物基非異氰酸酯聚氨酯助力紙張轉(zhuǎn)化為紙塑 2025-06-30
- 昆士蘭大學(xué)喬瑞瑞團(tuán)隊(duì) Adv. Mater. 綜述:納米復(fù)合材料的創(chuàng)新制備與應(yīng)用 - 從傳統(tǒng)合成到先進(jìn)3D打印技術(shù) 2025-06-25
